Moving Floor / Walking Floor
FCM MF 1:14-11 eller FCM MF 1:14-12
Moving Floor er et vandrende gulv til 40 fods trailere i skala 1:14 og er ikke før set produceret i modelverden.
Slip for manuel aflæsning af 40 fods trailere
Se aflæsning af hampefrø med Moving Floor
Se aflæsning af korn med Moving Floor
Se aflæsning af træpiller med Moving Floor
Se aflæsning af paller med Moving Floor
Tegning der viser aflæsning af paller med Moving Floor
Indhold af byggesættet
Produktinformation

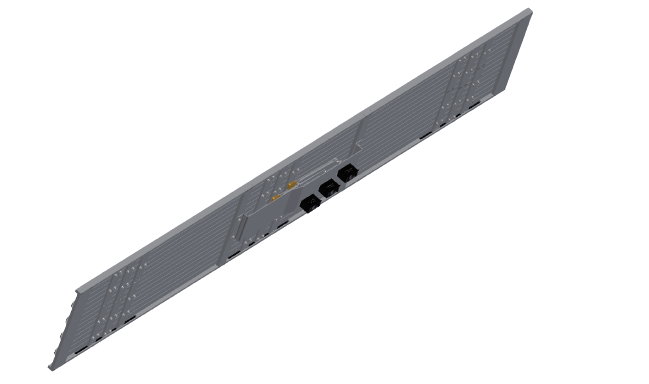

Byggesættet indeholder et stk. FCM MF 1:14-11 eller et stk. FCM FM 1:14-12 Moving Floor System.
Byggesættet indeholder udførlig samlevejledning, alle mekaniske komponenter til et færdigt Moving Floor system samt den specielle styring til servoer.
- Der er valgt aluminium til hovedstrukturen, primært på grund af egenvægt.
- Alle aluminiumsprofilerne alukseres for, at sikre mod ir samt, at det giver en hårdere overflade.
- Der er valgt messing til, at fremstille nogle af emnerne til de forskellige komponenter, af den årsag, at materialet i sig selv er korrosionsbeskyttet tillige med, at pladeemnerne enten kan limes eller loddes sammen.
- Som friktionsmateriale er der valgt PEHD 1000.
- Der er valgt galvaniseret finplade til Mobile Wall, på grund af central placering af vægt på Mobile Wall.
- Der er valgt silikone gummi til tætning mod trailerens sider, da det er et blødt materiale, og det er nemt at tilpasse.
- Dimension i mm. for bundrammen er ca. L=926 - B=170 - H=18
- Dimension i mm. for bundramme med Moving Wall er ca. L=926 - B=174/180 - H=174
- Dimension på silikone plade er ca. B=200 og H=183. Pladen tilpasses den aktuelle trailer.
- Vægt af Moving Flor systemet med servoer er på ca. 5.800 g.
- Modellen skal boltes sammen, enkelte elementer skal limes eller blød loddes.
- Modellen er CE-Mærket i henhold til Maskindirektivet og har nr. 22-10-020-CE
- Modellen er designbeskyttet
- Modellen er Dansk produceret
Monteringen af Moving Floor FCM MF 1:14-11 eller FCM MF 1:14-12, kræver en mindre ombygning af trailerens gulv, chassisramme samt traverser, for at gøre plads til bundrammen og styringen.
Der udskæres huller i gulvet for løbende, at kunne puste støv bort mellem Moving Floor og gulvet.
Se nedenstående tegning.
Moving Floor er på nuværende testet til aflæsning af almindelige euro paller, samt løst gods som ø8 træpiller, havre korn og hampefrø.
Ved testkørsel med Moving Floor systemet er følgende vejledende hastigheder registreret:
Paller: Læsning og aflæsning ca. 2,5 min.
Løst gods: Aflæsning ca. 5 min. afhængig af godstype.
I den virkelige verden, kan man opleve at pallerne godt kan "danse" lidt på stedet, hvis de ikke skubbes fremefter i forbindelse med læsningen. Det samme er gælder for modellen.
Der kan med fordel placeres lidt vægt på pallerne.
Ved kørsel med løst gods skal Moving Floor pustes ren for støv efter ca. 10 aflæsninger.
Ved palle gods en gang dagligt.
3 Stk. Servo – Max +/- 45 gr. udslag
3 Stk. Servo udslags begrænser. Alternativ programmering af udslag på servo
1 Stk. Strømforsyning max 5,5 V
Batteri, modtager samt fjernbetjening
Vi har testet Moving Floor med følgende komponenter
- Servo Graupner DES 707 BBMG
- Servo SAVÖX sc-0251MG
- Begrænser for Servo udslag - Weg-Tipp-Delay cTi
- Begrænser for Servo udslag - MRW10
- Begrænser for strømforsyning - Robbe RO-BEC 4A
- Begrænser for strømforsyning - cti X-Bec
SLIP FOR MANUEL AFLÆSNING AF 40 FODS TRAILERE
Din investering
For denne helt unikke Moving Floor FCM MF 1:14-11 eller FCM MF 1:14-12
13.300,00 kr.
/ inkl. moms + forsendelse
